Thermo-anémomètre à hélice SI-VV3 - SAUERMANN

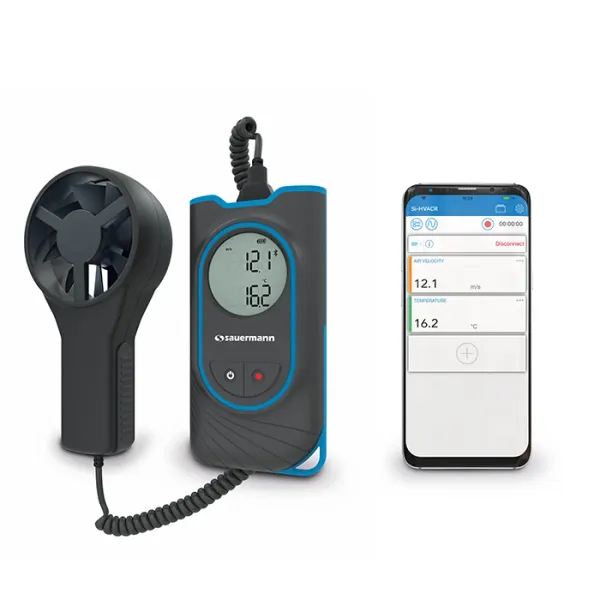

Thermo-anémomètre à hélice Si-VV3 SAUERMANN

Le thermo-anémomètre SAUERMANN Si-VV3 est un instrument de mesure portable destiné aux professionnels de la ventilation, du chauffage et de la climatisation. Il permet de contrôler la vitesse et la température des flux d'air dans les installations aérauliques, notamment au niveau des bouches de soufflage et d'extraction.

Grâce à sa grande sonde à hélice de 81 mm, reliée à l'instrument par un câble de 2 mètres, le Si-VV3 facilite les relevés sur site. Son écran LCD rétroéclairé affiche directement les mesures, tandis que sa connexion sans fil à l'application gratuite Sauermann Pilot permet de calculer le débit d'air et de documenter les interventions.

Mesure de la vitesse de l'air de 0,4 à 30 m/s

Le Si-VV3 utilise une sonde à hélice avec détection optique pour mesurer la vitesse de circulation de l'air. Sa plage de mesure de 0,4 à 30 m/s permet de réaliser des contrôles sur différents équipements de ventilation et de climatisation.

• Plage de mesure de vitesse : 0,4 à 30 m/s.
• Exactitude de 0,4 à 3 m/s : ±(3 % de la valeur mesurée + 0,1 m/s).
• Exactitude de 3 à 30 m/s : ±(1 % de la valeur mesurée + 0,3 m/s).
• Résolution de 0,4 à 5 m/s : 0,01 m/s.
• Résolution de 5 à 30 m/s : 0,1 m/s.
• Unités disponibles : m/s, km/h, fpm et mph.

Les mesures de vitesse permettent de vérifier les conditions de circulation de l'air et de contribuer au diagnostic du fonctionnement des installations aérauliques.

Mesure simultanée de la température de l'air

En complément de la vitesse, le thermo-anémomètre dispose d'un capteur de température CTN. L'instrument affiche directement la température de l'air au point de mesure.

• Plage de mesure de température : -10 à +60 °C.
• Exactitude en température : ±0,5 °C.
• Résolution : 0,1 °C.
• Unités disponibles : °C et °F.
• Affichage de la vitesse et de la température de l'air.

Cette double mesure permet de contrôler les conditions de soufflage ou d'extraction d'air lors des opérations de maintenance, de mise en service ou de vérification des équipements.

Grande sonde à hélice avec câble de 2 mètres

Le Si-VV3 est équipé d'une sonde à hélice déportée de 81 mm de diamètre, reliée au boîtier de mesure par un câble d'une longueur de 2 mètres.

Cette configuration permet de placer la sonde au niveau du flux d'air tout en conservant le boîtier d'affichage à portée de main, notamment lors des contrôles sur les bouches de ventilation.

• Type de sonde : hélice à détection optique.
• Diamètre extérieur de la tête : 81 mm.
• Longueur de la sonde : environ 160 mm.
• Longueur du câble : 2 m.
• Prise en main indépendante du boîtier de mesure.
• Repère permettant d'orienter la sonde dans le sens du flux d'air.

Pour effectuer une mesure, la sonde doit être placée avec la flèche orientée dans le sens de circulation de l'air, conformément aux instructions du fabricant.

Calcul du débit d'air avec Sauermann Pilot

Le thermo-anémomètre Si-VV3 peut être associé à l'application gratuite Sauermann Pilot pour calculer le débit volumique à partir de la vitesse mesurée.

Le calcul nécessite de renseigner la surface de passage de l'air dans l'application. Le débit obtenu dépend de la vitesse relevée et de la précision de la surface indiquée par l'utilisateur.

• Calcul du débit d'air dans l'application mobile.
• Plage de débit calculé : 0 à 9 999 m³/h.
• Résolution en m³/h : 1 m³/h.
• Unités disponibles : m³/h, m³/min, m³/s et cfm.
• Calcul à partir de la section de passage renseignée par l'utilisateur.

À noter : le débit d'air est une valeur calculée, disponible uniquement dans l'application Sauermann Pilot. L'écran de l'instrument affiche directement la vitesse et la température de l'air.

Connexion sans fil et rapports d'intervention

Grâce à sa communication sans fil, le Si-VV3 transmet les données de mesure vers un smartphone ou une tablette compatible avec l'application Sauermann Pilot.

Cette application permet de consulter, d'enregistrer et d'exploiter les résultats afin de faciliter le suivi des installations et la rédaction des comptes rendus d'intervention.

• Portée sans fil : jusqu'à 15 mètres selon les conditions de communication.
• Visualisation des mesures en temps réel.
• Consultation des historiques et graphiques enregistrés.
• Création de rapports aux formats PDF et CSV.
• Possibilité d'ajouter jusqu'à 8 photos dans un rapport.
• Versions minimales indiquées : Android 5.0, iOS 12.4 et Bluetooth Low Energy 4.0.

Le smartphone ou la tablette n'est pas fourni avec l'instrument.

Écran LCD rétroéclairé et fonctions de mesure

Le Si-VV3 dispose d'un écran LCD monochrome rétroéclairé à deux lignes pour consulter les mesures de vitesse et de température. Son clavier à deux touches permet d'accéder aux principales fonctions de l'appareil.

• Affichage simultané de la vitesse et de la température.
• Fonction HOLD pour figer une mesure.
• Consultation des valeurs minimales et maximales.
• Sélection des unités de vitesse : m/s, km/h, fpm et mph.
• Sélection de la température en °C ou °F.
• Activation et désactivation du rétroéclairage.
• Arrêt automatique après 10 minutes, désactivable.

Boîtier IP54 avec fixation magnétique

Conçu pour les interventions professionnelles, le thermo-anémomètre dispose d'un boîtier en ABS-PC et TPE avec indice de protection IP54. Ses aimants arrière permettent de positionner l'appareil sur une surface métallique adaptée pendant les mesures.

• Boîtier en ABS-PC et TPE.
• Indice de protection : IP54.
• Fixation magnétique à l'arrière.
• Dimensions du boîtier : 151 x 70 x 33 mm.
• Diamètre de la sonde à hélice : 81 mm.
• Poids avec piles et sonde : 318 g.

Autonomie et alimentation

Le Si-VV3 fonctionne avec 3 piles alcalines AAA LR03 de 1,5 V. Son autonomie annoncée atteint 120 heures à 20 °C, sans rétroéclairage ni communication sans fil.

• Alimentation : 3 piles alcalines AAA LR03 1,5 V.
• Autonomie : jusqu'à 120 heures dans les conditions de référence.
• Température d'utilisation de l'instrument : 0 à +40 °C.
• Température de stockage : -20 à +60 °C.
• Conditions d'utilisation : atmosphère sans condensation.

Contenu du kit de livraison Si-VV3

• 1 thermo-anémomètre SAUERMANN Si-VV3.
• 1 sonde à hélice déportée avec câble de 2 mètres.
• 3 piles alcalines AAA LR03 1,5 V.
• 1 sac de transport.
• 1 guide de démarrage rapide.
• 1 certificat de conformité.

Précautions d'utilisation

Le Si-VV3 est destiné à mesurer la vitesse et la température de l'air en intérieur, dans les limites d'utilisation indiquées par SAUERMANN.

Lors des mesures, orienter la sonde à hélice dans le sens du flux d'air. Éviter les environnements présentant des gaz explosifs, des vapeurs ou des poussières dangereuses. L'appareil ne convient pas aux zones ATEX.

Respecter les conditions d'utilisation et les recommandations d'entretien du fabricant afin de préserver la fiabilité des mesures et le bon fonctionnement de l'instrument.
