Thermo-anémomètre à fil chaud SI-VH3 - SAUERMANN

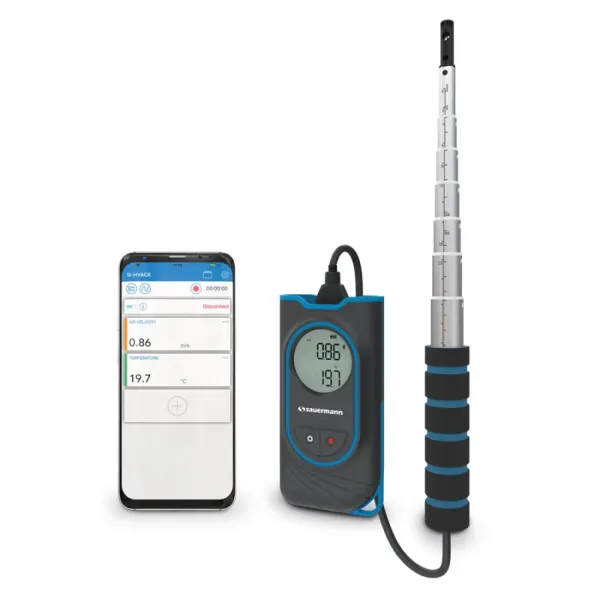

Thermo-anémomètre à fil chaud Si-VH3 SAUERMANN

Le thermo-anémomètre SAUERMANN Si-VH3 est un instrument portable conçu pour mesurer la vitesse et la température de l'air dans les installations de ventilation, de climatisation et de chauffage. Sa technologie à fil chaud permet de contrôler les mouvements d'air, notamment dans les conduits de ventilation et les réseaux aérauliques.

Grâce à sa sonde télescopique de 80 cm, son écran LCD rétroéclairé et sa connexion sans fil, le Si-VH3 accompagne les professionnels lors des opérations de maintenance, de diagnostic et de vérification des performances des installations.

Mesure de la vitesse de l'air de 0 à 30 m/s

Le Si-VH3 utilise un capteur CTN chauffé pour mesurer la vitesse de l'air sur une plage de 0 à 30 m/s. Cette technologie convient aux contrôles de circulation d'air dans les installations de ventilation.

• Plage de mesure de vitesse : 0 à 30 m/s.
• Exactitude de 0 à 3 m/s : ±(3 % de la valeur mesurée + 0,1 m/s).
• Exactitude de 3 à 30 m/s : ±(3 % de la valeur mesurée + 0,3 m/s).
• Résolution de 0 à 5 m/s : 0,01 m/s.
• Résolution de 5 à 30 m/s : 0,1 m/s.
• Unités disponibles : m/s, km/h, fpm et mph.

La mesure de vitesse permet de vérifier les conditions de circulation de l'air dans un conduit ou à proximité d'un équipement de ventilation, en tenant compte des conditions de mesure et du positionnement de la sonde.

Mesure simultanée de la température de l'air

En complément de la vitesse d'air, le Si-VH3 dispose d'un capteur CTN dédié à la température de l'air. L'appareil affiche directement les deux paramètres sur son écran.

• Plage de mesure de température : -10 à +60 °C.
• Exactitude en température : ±0,5 °C.
• Résolution : 0,1 °C.
• Unités disponibles : °C et °F.
• Affichage de la température et de la vitesse d'air.

Cette double mesure facilite le contrôle des conditions de soufflage et de circulation d'air lors des interventions sur les installations de chauffage, ventilation et climatisation.

Sonde télescopique de 80 cm pour les mesures en conduit

Le thermo-anémomètre est équipé d'une sonde fil chaud télescopique en acier inoxydable, d'une longueur déployée d'environ 80 cm. Sa double graduation en centimètres et en pouces aide à positionner la zone sensible à la profondeur souhaitée.

• Sonde télescopique fil chaud intégrée à l'appareil.
• Longueur totale déployée : environ 80 cm.
• Double graduation en centimètres et pouces.
• Graduation de mesure de 0 à 70 cm à partir de l'élément sensible.
• Diamètre de l'extrémité de sonde : 9 mm.
• Repère de direction du flux d'air sur la tête de mesure.
• Poignée permettant de déployer et de replier la sonde.

La sonde doit être positionnée avec la flèche orientée dans le sens du flux d'air. Les éléments sensibles ne doivent pas être touchés pendant la manipulation.

Calcul du débit d'air avec Sauermann Pilot

Le Si-VH3 peut transmettre ses mesures à l'application gratuite Sauermann Pilot, disponible sur smartphone ou tablette compatible.

En renseignant la surface de passage de l'air, l'application calcule le débit volumique à partir de la vitesse mesurée. Cette fonction permet d'exploiter les relevés lors des contrôles de ventilation.

• Calcul du débit d'air dans l'application mobile.
• Plage de débit calculé : 0 à 9 999 m³/h.
• Unités disponibles : m³/h, m³/min, m³/s et cfm.
• Calcul effectué à partir de la section renseignée par l'utilisateur.
• Précision du débit dépendante de la précision de la surface indiquée et de la mesure de vitesse.

À noter : le débit d'air est une valeur calculée disponible uniquement dans l'application. L'écran du Si-VH3 affiche directement la vitesse et la température de l'air.

Connexion sans fil et rapports d'intervention

La communication sans fil permet d'envoyer les mesures vers l'application Sauermann Pilot pour consulter les données en temps réel et documenter les interventions.

• Portée sans fil : jusqu'à 15 mètres selon les conditions de communication.
• Visualisation des mesures en temps réel.
• Consultation des historiques et graphiques enregistrés.
• Création de rapports aux formats PDF et CSV.
• Ajout possible de 8 photos maximum dans les rapports.
• Compatibilité minimale indiquée : Android 5.0, iOS 12.4 et Bluetooth Low Energy 4.0.

Le smartphone ou la tablette n'est pas fourni avec l'appareil.

Écran LCD rétroéclairé et fonctions de mesure

Le Si-VH3 dispose d'un écran LCD monochrome à deux lignes pour consulter les valeurs mesurées. Son clavier permet d'accéder aux fonctions essentielles de mesure et d'affichage.

• Écran LCD rétroéclairé.
• Affichage simultané de la vitesse et de la température.
• Fonction HOLD pour figer les valeurs affichées.
• Consultation des valeurs minimales et maximales.
• Sélection des unités de vitesse et de température.
• Activation et désactivation de la communication sans fil.
• Arrêt automatique après 10 minutes, désactivable.

Boîtier robuste avec fixation magnétique

L'instrument est conçu pour les interventions techniques. Son boîtier IP54 assure une protection contre les poussières et les projections d'eau selon cet indice. Les aimants intégrés à l'arrière facilitent son positionnement sur une surface métallique adaptée pendant les mesures.

• Boîtier en ABS-PC et TPE.
• Indice de protection : IP54.
• Sonde en acier inoxydable.
• Fixation magnétique arrière.
• Dimensions du boîtier : 151 x 70 x 33 mm.
• Poids avec piles : 454 g.

Autonomie et alimentation

Le thermo-anémomètre fonctionne avec 3 piles alcalines AAA LR03 de 1,5 V. Son autonomie annoncée atteint 20 heures à 20 °C, sans rétroéclairage ni communication sans fil.

• Alimentation : 3 piles alcalines AAA LR03 1,5 V.
• Autonomie : jusqu'à 20 heures dans les conditions de référence.
• Température d'utilisation de l'instrument : 0 à +50 °C.
• Température de stockage : -20 à +70 °C.
• Conditions de fonctionnement : atmosphère sans condensation.

Contenu du kit de livraison Si-VH3

• 1 thermo-anémomètre à fil chaud SAUERMANN Si-VH3 avec sonde télescopique.
• 3 piles alcalines AAA LR03 1,5 V.
• 1 sac de transport.
• 1 guide de démarrage rapide.
• 1 certificat de conformité.

Précautions d'utilisation

Le Si-VH3 est destiné aux mesures de vitesse et de température de l'air en intérieur, dans les limites prévues par SAUERMANN. Il ne convient pas aux zones ATEX ni à une utilisation à proximité de gaz explosifs, de vapeurs ou de poussières dangereuses.

Manipuler la sonde télescopique avec précaution. Ne jamais toucher les éléments sensibles situés à son extrémité. Respecter le sens du flux d'air indiqué par la flèche et les conditions de mesure précisées dans la notice du fabricant.
