Manomètre numérique de pression différentielle Si-PM3 SAUERMANN

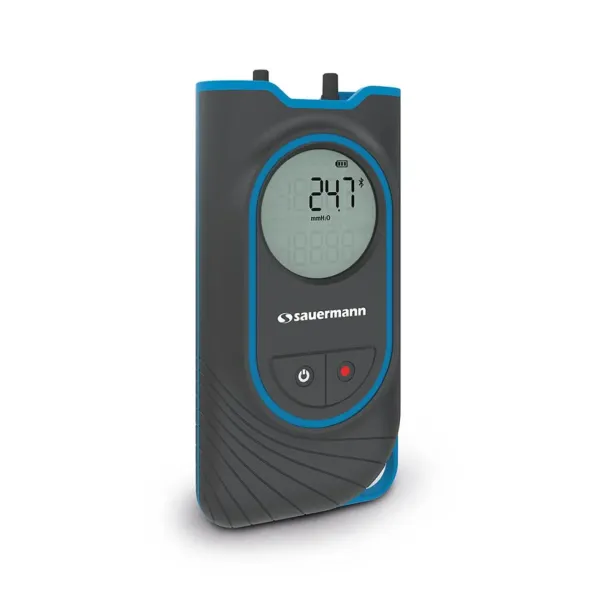

Le SAUERMANN Si-PM3 est un manomètre numérique portable destiné aux professionnels du chauffage, de la ventilation et de la climatisation. Il permet de mesurer les différences de pression sur les installations aérauliques et les équipements techniques lors des opérations de contrôle, de maintenance et de diagnostic.

Doté d'un capteur piézorésistif, de deux prises de pression et d'un écran LCD rétroéclairé, le Si-PM3 offre une lecture directe des valeurs mesurées. Son format compact, sa fixation magnétique et sa connexion sans fil facilitent son utilisation sur site.

Mesure de pression différentielle de -150 à +150 hPa

Le Si-PM3 mesure la différence de pression entre ses deux entrées, identifiées par les signes positif (+) et négatif (-). Sa plage de mesure permet de contrôler les variations de pression dans les conditions prévues par le fabricant.

• Type de mesure : pression différentielle.
• Technologie : capteur piézorésistif.
• Plage de mesure : -150 à +150 hPa.
• Exactitude : ±(1,5 % de la valeur mesurée + 0,2 hPa).
• Résolution : 0,01 hPa.
• Surpression admissible : 750 mbar.
• Unités disponibles : Pa, hPa, mbar, mmH2O, inH2O, inHg et psi.
• Deux connecteurs de pression étagés de 5,1 à 6,2 mm de diamètre.

Les valeurs peuvent être consultées directement sur l'écran, sans utilisation obligatoire de l'application mobile.

Mesure avec deux prises de pression

Le Si-PM3 dispose de deux raccords de pression permettant de comparer les pressions relevées sur deux points d'une installation.

• Entrée positive (+) pour le raccordement au point de pression haute.
• Entrée négative (-) pour le raccordement au point de pression basse.
• Fonction d'autozéro intégrée.
• Deux tubes transparents de 1 m fournis avec l'appareil.

Cette configuration convient aux contrôles différentiels sur les équipements de ventilation et de chauffage, en respectant les limites de pression et la nature des gaz admis par le fabricant.

Calcul de la vitesse de l'air avec un tube de Pitot

Associé à un tube de Pitot de type L disponible en option, le Si-PM3 permet de déterminer la vitesse de circulation de l'air dans un conduit à partir de la pression dynamique mesurée.

• Plage de vitesse calculée : 2 à 80 m/s.
• Résolution : 0,1 m/s.
• Unités de vitesse : m/s et fpm.
• Utilisation d'un tube de Pitot compatible, non fourni.

Sur l'instrument, le calcul de vitesse repose sur des paramètres fixes correspondant à un tube de Pitot L avec un coefficient de 1,0015, une température de 20 °C et une pression atmosphérique de 1 013,25 hPa. L'application mobile permet d'adapter ces paramètres pour exploiter les mesures dans d'autres conditions.

Calcul du débit d'air avec Sauermann Pilot

Le manomètre peut transmettre les mesures à l'application gratuite Sauermann Pilot pour calculer le débit d'air à partir de la vitesse et de la section de passage renseignée.

• Plage de débit calculé : 0 à 9 999 m³/h.
• Résolution : 1 m³/h.
• Unités disponibles : m³/h, m³/min, m³/s et cfm.
• Calcul réalisé à partir des paramètres de mesure et de la section du conduit.

Important : le débit d'air est une valeur calculée disponible uniquement dans l'application. La mesure de vitesse nécessite un tube de Pitot, proposé séparément.

Écran LCD rétroéclairé et fonctions de mesure

L'instrument est équipé d'un écran LCD monochrome rétroéclairé à deux lignes et de commandes permettant d'accéder rapidement aux fonctions essentielles.

• Affichage de la pression différentielle mesurée.
• Fonction HOLD pour figer une valeur.
• Consultation des valeurs minimales et maximales.
• Fonction d'autozéro des capteurs.
• Sélection des unités de mesure.
• Activation et désactivation du rétroéclairage.
• Arrêt automatique après 10 minutes, désactivable.

Connexion sans fil et suivi des interventions

La connexion sans fil du Si-PM3 permet de transmettre les résultats à un smartphone ou une tablette compatible. L'application Sauermann Pilot offre des fonctions complémentaires pour exploiter les mesures et documenter les interventions.

• Portée sans fil : jusqu'à 15 mètres selon les conditions de communication.
• Visualisation des mesures en temps réel.
• Accès aux historiques et graphiques enregistrés.
• Création de rapports aux formats PDF et CSV.
• Possibilité d'ajouter jusqu'à 8 photos à un rapport.
• Versions minimales indiquées : Android 5.0, iOS 12.4 et Bluetooth Low Energy 4.0.

Le smartphone ou la tablette n'est pas fourni avec l'instrument.

Format compact et fixation magnétique

Le Si-PM3 dispose d'un boîtier compact en ABS-PC et TPE. Ses aimants arrière permettent une fixation sur une surface métallique adaptée pour faciliter la lecture lors des contrôles.

• Indice de protection : IP40.
• Fixation magnétique à l'arrière.
• Dimensions : 141 x 70 x 33 mm.
• Poids avec piles : 200 g.
• Deux raccords de pression intégrés.

Autonomie et caractéristiques générales

Le manomètre fonctionne avec 3 piles alcalines AAA LR03 de 1,5 V. Son autonomie annoncée atteint 170 heures à 20 °C, sans rétroéclairage ni communication sans fil.

• Marque : SAUERMANN.
• Modèle : Si-PM3.
• Référence fabricant : SIPM3.
• Alimentation : 3 piles alcalines AAA LR03 1,5 V.
• Autonomie : jusqu'à 170 heures dans les conditions de référence.
• Température d'utilisation : 0 à +50 °C.
• Température de stockage : -20 à +70 °C.
• Conditions d'utilisation : air et gaz neutres, en atmosphère sans condensation.
• Indice de protection : IP40.

Contenu du kit de livraison Si-PM3

• 1 manomètre numérique de pression différentielle SAUERMANN Si-PM3.
• 2 tubes transparents de diamètre 4 x 6 mm, longueur 1 m chacun.
• 3 piles alcalines AAA LR03 1,5 V.
• 1 sac de transport.
• 1 guide de démarrage rapide.
• 1 certificat de conformité.

À noter : le tube de Pitot nécessaire aux calculs de vitesse et de débit d'air n'est pas inclus dans le kit.

Précautions d'utilisation

Le Si-PM3 est conçu pour la mesure de pression sur des installations utilisant de l'air ou des gaz neutres, dans les limites indiquées par SAUERMANN. Il ne convient pas aux zones ATEX ni à une utilisation à proximité de gaz explosifs, de vapeurs ou de poussières dangereuses.

Avant toute mesure, effectuer un autozéro avec les tubes déconnectés, puis réaliser les raccordements conformément à la notice. Respecter la plage de mesure et la surpression maximale admissible afin de préserver le capteur.
