Sonde vacuomètre sans fil double valve SI-RV3 - SAUERMANN

Sonde vacuomètre sans fil Si-RV3 SAUERMANN

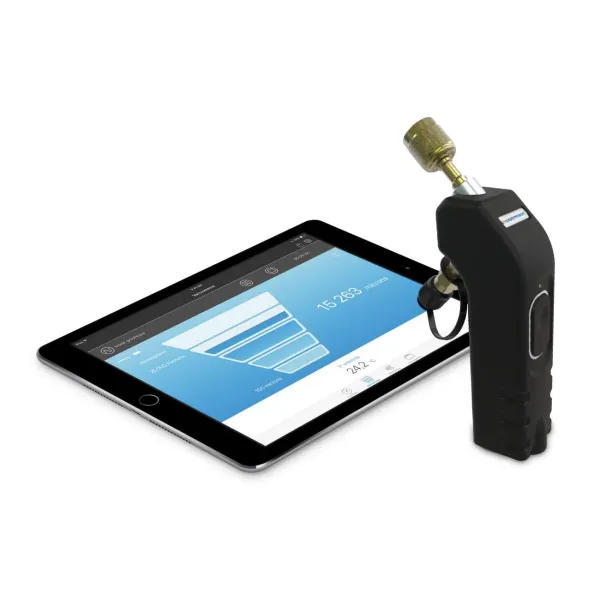

La sonde vacuomètre SAUERMANN Si-RV3 est un instrument de mesure numérique sans fil destiné aux professionnels du froid et de la climatisation. Elle permet de contrôler le niveau de vide des circuits frigorifiques lors des opérations de mise en service, de maintenance et de réparation.

Grâce à son capteur Pirani® haute précision, sa conception compacte et ses deux raccords frigorifiques, la Si-RV3 facilite le suivi du tirage au vide. Les résultats sont transmis sans fil à un smartphone ou une tablette via l'application gratuite Si-Manifold.

Mesure du vide de 5 à 25 000 microns

Le capteur Pirani® intégré permet de mesurer le vide sur une plage de 5 à 25 000 microns. Cette plage permet de suivre l'évolution de la pression pendant les opérations de tirage au vide et de vérifier l'atteinte d'un niveau cible.

• Technologie de mesure : capteur de vide Pirani®.
• Plage de mesure : 5 à 25 000 microns.
• Exactitude manométrique : ±10 % de la valeur mesurée ±10 microns, sur la plage de 100 à 2 000 microns.
• Résolution de 0 à 1 000 microns : 1 micron.
• Résolution de 1 000 à 2 000 microns : 10 microns.
• Résolution de 2 000 à 10 000 microns : 100 microns.
• Résolution de 10 000 à 25 000 microns : 500 microns.
• Unités disponibles : micron, Pa, hPa, mbar, Torr, mmHg, inHg et inH2O.

Les différentes unités permettent d'adapter l'affichage aux habitudes de travail et aux procédures de contrôle des installations frigorifiques.

Système à double valve pour mesurer pendant le tirage au vide

La Si-RV3 dispose d'un système à double valve permettant de maintenir un raccordement pour la mesure du vide et un autre pour le passage du fluide pendant l'évacuation.

Cette configuration facilite le contrôle du tirage au vide tout en limitant les manipulations de flexibles. Les raccords Schrader® participent à la maîtrise des raccordements lors des interventions.

• Deux valves intégrées.
• Raccord vers l'installation : 1/4" FFL femelle avec dépresseur Schrader®.
• Raccord vers le flexible : 1/4" MFL mâle avec valve Schrader®.
• Mesure du vide et évacuation possibles simultanément.
• Conception compacte adaptée aux espaces techniques restreints.

Application gratuite Si-Manifold

La sonde Si-RV3 transmet ses mesures à l'application gratuite Si-Manifold, disponible pour smartphones et tablettes compatibles. L'application propose un mode vacuomètre spécialement destiné au suivi du tirage au vide.

• Visualisation du vide mesuré en temps réel.
• Affichage des résultats sous forme de jauge, graphique ou tableau.
• Configuration d'une valeur cible de vide.
• Réglage d'une temporisation associée à la valeur cible.
• Indication de l'atteinte de la valeur cible.
• Affichage de la température d'évaporation de l'eau calculée.
• Fonction chronomètre pour suivre les mesures.
• Enregistrement des campagnes de mesure.
• Création et exportation de rapports aux formats PDF, CSV et XML.
• Possibilité d'inclure des graphiques, tableaux et images dans les rapports.

À noter : la Si-RV3 ne possède pas d'écran de mesure intégré. La consultation des valeurs nécessite un smartphone ou une tablette compatible avec l'application Si-Manifold.

Connexion Bluetooth® longue portée

Le vacuomètre communique sans fil avec l'application grâce à une connexion Bluetooth Low Energy 4.2, classe 1. Cette technologie permet de suivre les mesures depuis un appareil mobile sans devoir rester au niveau du point de raccordement.

• Communication sans fil : BLE 4.2, classe 1.
• Portée annoncée : jusqu'à 30 mètres selon les conditions de connexion.
• Connexion avec smartphone ou tablette compatible.
• Transmission des mesures vers l'application Si-Manifold.
• Affichage du niveau de batterie et de l'état de connexion dans l'application.

Boîtier compact avec protection IP54

La Si-RV3 est équipée d'un boîtier ergonomique avec surmoulage en élastomère thermoplastique. Sa conception incurvée facilite la prise en main et le raccordement sur les installations frigorifiques.

• Boîtier en ABS-PC et élastomère thermoplastique.
• Indice de protection : IP54.
• Commande marche/arrêt par bouton dédié.
• Indicateur LED de fonctionnement.
• Bouchon de protection imperdable.
• Longueur : 161 mm.
• Largeur : 49,5 mm.
• Épaisseur : 33,6 mm.
• Poids indiqué par le fabricant : 136 g.

Autonomie et caractéristiques techniques

La sonde fonctionne avec 3 piles alcalines AAA de 1,5 V. Elle offre une autonomie annoncée de 250 heures dans les conditions de mesure définies par SAUERMANN.

• Marque : SAUERMANN.
• Modèle : Si-RV3.
• Référence fabricant : 25554.
• Type : sonde vacuomètre numérique sans fil à double valve.
• Alimentation : 3 piles alcalines AAA 1,5 V.
• Autonomie : jusqu'à 250 heures, pour une mesure toutes les 3 secondes à 20 °C.
• Pression de surcharge admissible : 10 bar.
• Pression d'éclatement : 27,5 bar.
• Température d'utilisation : -10 à +50 °C.
• Température de stockage : -20 à +60 °C.
• Conditions d'utilisation : atmosphère sans condensation, humidité relative inférieure à 80 %.
• Altitude maximale d'utilisation : 2 000 m.

Contenu du kit de livraison Si-RV3

• 1 sonde vacuomètre sans fil SAUERMANN Si-RV3.
• 3 piles alcalines AAA.
• 1 certificat d'ajustage.
• 1 notice d'utilisation simplifiée.

Les flexibles frigorifiques, les raccords adaptateurs supplémentaires et le smartphone ou la tablette ne sont pas inclus dans le contenu de livraison documenté.

Accessoires complémentaires

SAUERMANN propose plusieurs accessoires pour compléter l'utilisation de la sonde vacuomètre :

• Kit de trois flexibles de charge de 1 m avec vannes d'arrêt, référence fabricant 25831.
• Jeu de deux adaptateurs pour R410A et R32, de 1/4" MFL vers 5/16" FFL, référence fabricant 25830.
• Valise de transport Si-RM4 pour les sondes de la gamme manifold.

Ces accessoires sont proposés séparément.

Précautions d'utilisation et entretien

La Si-RV3 est destinée aux professionnels qualifiés intervenant sur les circuits frigorifiques. Respecter les limites de pression, les conditions environnementales et les recommandations de SAUERMANN.

Ne pas utiliser l'appareil avec l'ammoniac NH3 / R717, en zone ATEX ou sur des circuits contenant des produits de colmatage chimique. Le vacuomètre ne doit pas être utilisé comme régulateur de pression.

Pour maintenir la précision des mesures, conserver les raccords propres et exempts de résidus d'huile. Le fabricant recommande une vérification périodique de l'instrument par son service technique.
