Détecteur de fuite de fluides frigorigènes Si-RD3 SAUERMANN

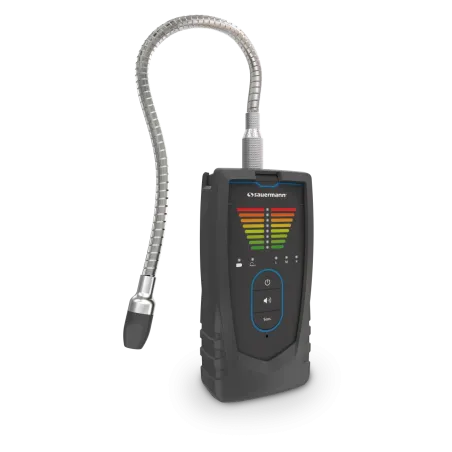

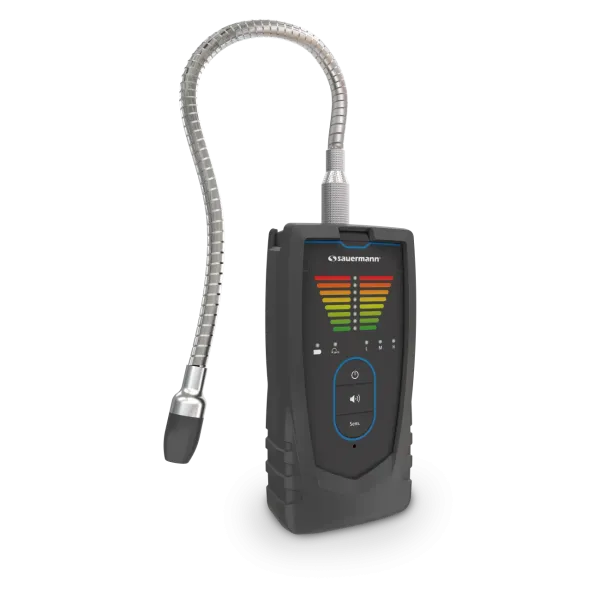

Le détecteur de fuite SAUERMANN Si-RD3 est un instrument portable destiné aux professionnels du froid et de la climatisation. Il permet de rechercher et de localiser les fuites de fluides frigorigènes sur les circuits de réfrigération, les systèmes de climatisation et les pompes à chaleur.

Grâce à sa sonde flexible de 30 cm, ses trois niveaux de sensibilité et ses alarmes lumineuses et sonores, le Si-RD3 accompagne les opérations de contrôle d'étanchéité, de maintenance et de dépannage. Il peut également détecter les mélanges traceurs composés de 5 % d'hydrogène et de 95 % d'azote.

Détection des principaux fluides frigorigènes

Le Si-RD3 est conçu pour détecter une large gamme de réfrigérants utilisés dans les installations frigorifiques. La documentation SAUERMANN mentionne notamment les familles HFC, HCFC et CFC, ainsi que plusieurs fluides et mélanges courants.

• HFC : R134a, R404A, R407C, R410A, R32, R422A, R422B, R422C, R422D, R425A, R507A et R125.
• HCFC : R22.
• CFC : R12 et R502.
• Autres réfrigérants : R1234yf, R1234ze, R290 et R600a.
• Gaz traceur : mélange 5 % hydrogène et 95 % azote, notamment Nidron 5 et Trace-A-Gas.

La détection d'hydrogène concerne le mélange traceur indiqué par SAUERMANN. La documentation ne permet pas d'affirmer que l'appareil convient à la détection d'hydrogène pur.

Trois niveaux de sensibilité pour localiser les fuites

Le Si-RD3 propose trois modes de sensibilité permettant d'adapter la détection à la concentration de gaz présente et de faciliter la localisation du point de fuite.

• Sensibilité haute (H) : plage indicative de 0 à 3 g/an.
• Sensibilité normale (M) : plage indicative de 0 à 30 g/an.
• Sensibilité basse (L) : plage indicative de 0 à 300 g/an.

Les plages exprimées en g/an correspondent aux indications de sensibilité du fabricant. Elles ne constituent pas une mesure quantitative directe du débit réel de la fuite.

Lorsque la présence de gaz est importante, le technicien peut réduire la sensibilité afin d'affiner la recherche et de mieux identifier l'origine de la fuite.

Conformité à la norme NF EN 14624

SAUERMANN indique que le détecteur Si-RD3 est conforme à la norme NF EN 14624, relative aux performances des détecteurs de fuite de fluides frigorigènes.

La fiche technique précise les performances suivantes dans les conditions de référence :

• Seuil de sensibilité minimum en position fixe : inférieur à 1 g/an à une distance de 3 mm.
• Seuil en mouvement : 2 g/an, à 2 cm/s et à une distance de 3 mm.
• Temps de détection minimum pour une fuite de 1 g/an : 1 seconde.
• Aut zéro automatique : toutes les 2 secondes.
• Temps de récupération après exposition : de 1 à 10 secondes, selon le niveau de détection et la sensibilité.

Le détecteur est livré avec un constat de vérification mentionné par SAUERMANN selon le décret n° 2007-737.

Alarme sonore et affichage lumineux à 13 LED

Le Si-RD3 utilise des alertes visuelles et sonores pour signaler la présence d'un gaz détectable. Lorsque la concentration augmente, les LED de visualisation s'allument progressivement et la fréquence des bips sonores s'accélère.

• 8 LED pour la visualisation graphique de la détection.
• 3 LED pour indiquer le niveau de sensibilité sélectionné.
• 2 LED pour l'état des piles et l'autozéro manuel.
• Alerte sonore dont la fréquence augmente avec la concentration détectée.
• Possibilité d'activer ou de désactiver le signal sonore.
• Indication visuelle permettant de suivre l'évolution de la détection.

Le signal sonore est activé par défaut au démarrage. L'affichage à LED permet de suivre l'intensité relative de la détection sans lecture d'une valeur numérique de concentration.

Sonde flexible de 300 mm pour les accès difficiles

Le détecteur est équipé d'une sonde flexible de 300 mm permettant de positionner la tête de détection près des raccords, brasures et autres zones à inspecter.

Sa conception facilite les contrôles dans les espaces techniques encombrés, notamment à proximité des équipements frigorifiques et des tuyauteries.

• Longueur de sonde : 300 mm.
• Sonde flexible orientable.
• Tête de détection adaptée à la recherche localisée de fuites.
• Filtre de protection accessible pour l'entretien.

Le fabricant recommande de déplacer lentement la sonde, à environ 2 cm par seconde, lors de la recherche d'une fuite.

Aut zéro automatique et manuel

Le Si-RD3 possède une fonction d'autozéro automatique qui ajuste régulièrement le seuil minimum de détection. Cette fonction permet de s'adapter aux variations des conditions ambiantes lors des contrôles.

Un autozéro manuel peut également être réalisé lorsqu'une concentration importante perturbe la localisation précise du point de fuite.

• Aut zéro automatique toutes les 2 secondes.
• Aut zéro manuel accessible par la touche dédiée.
• Voyant de confirmation de l'autozéro.
• Réglage de la sensibilité sur trois niveaux.
• Préchauffage du capteur d'environ 60 secondes au démarrage.

Construction robuste et alimentation par piles

Le Si-RD3 dispose d'un boîtier antichoc en ABS avec protection IP54. Son format portable et son alimentation par piles permettent de l'utiliser lors des interventions sur site.

• Boîtier en ABS antichoc.
• Indice de protection : IP54.
• Clavier à 3 touches.
• Alimentation : 4 piles alcalines AAA LR03 de 1,5 V.
• Autonomie annoncée : supérieure à 12 heures à 20 °C, selon la fiche technique.
• Arrêt automatique après 15 minutes.
• Température d'utilisation : 0 à +50 °C.
• Température de stockage : -20 à +80 °C.
• Altitude maximale d'utilisation : 2 000 m.
• Poids : 295 g.
• Dimensions du boîtier : 147,9 x 71,5 x 34,2 mm.

Entretien et accessoires de remplacement

Le détecteur Si-RD3 est conçu pour permettre l'entretien de certains éléments de détection. SAUERMANN référence notamment un jeu de filtres, une cellule de rechange et une fiole de test.

• F-DFC, réf. 24458 : jeu de 5 filtres en mousse blanche.
• C-DFC, réf. 24457 : cellule de détection de rechange.
• FFT-CFC, réf. 22131 : fiole de liquide test.
• CQ15, réf. 24633 : coque de protection aimantée.

Ces accessoires sont proposés séparément. Le fabricant recommande de contrôler régulièrement la propreté de l'extrémité de la sonde et du filtre et préconise une vérification annuelle de l'instrument.

Contenu du kit de livraison Si-RD3

• 1 détecteur de fuite de gaz réfrigérants SAUERMANN Si-RD3 avec sonde flexible.
• 4 piles alcalines AAA LR03 de 1,5 V.
• 1 filtre.
• 1 constat de vérification.
• 1 sacoche de transport.
• 1 guide de démarrage rapide.

Précautions d'utilisation

Le Si-RD3 est destiné aux professionnels qualifiés intervenant sur des installations frigorifiques. Il doit être utilisé conformément aux instructions et aux limites prévues par SAUERMANN.

Attention : bien que le détecteur puisse rechercher des fuites de certains fluides frigorigènes inflammables, l'appareil n'est pas adapté aux zones ATEX ni aux atmosphères présentant un risque d'explosion.

Il ne doit pas être considéré comme un appareil de surveillance permanente de l'atmosphère ou comme un moyen de mesure quantitative du débit de fuite. Respecter les procédures de sécurité et les exigences applicables aux contrôles d'étanchéité.
